6.8'' 無線Android Auto&Carplay 車機 DIY [文稍長慎入]

[複製鏈接]

0

主題

1

帖子

88

積分

註冊會員

Rank: 2

積分
88
發表於 2019-9-30 03:36 | 顯示全部樓層 |閱讀模式
本帖最後由 Rimu 於 2019-10-1 00:54 編輯

前言: 要用無線Carplay的人,車速脈衝訊號與GPS一定要接上,否則會被擋掉,
介於我手頭上只有一隻Android手機,本篇以車機安裝與無線Android Auto設定為主。


還有這是我第一次發文,排版刺眼請見諒。


正文開始:

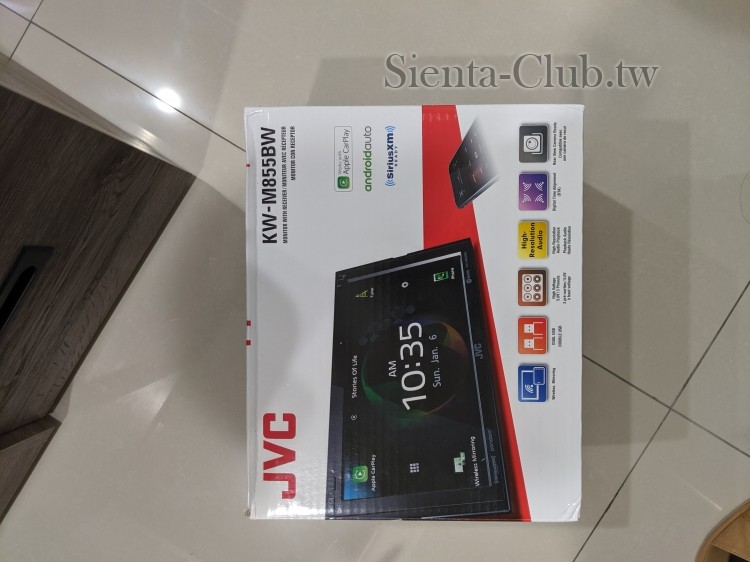

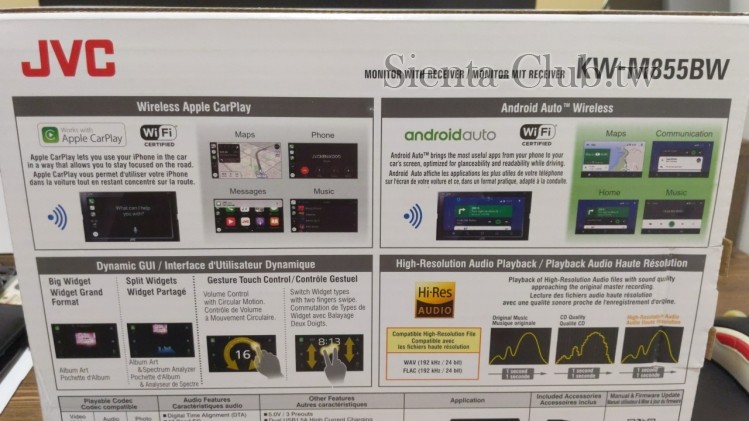

牽車過後一年又快三個月,忍受不了原廠陽春機的過度簡單功能,所以在一翻研究下決定代購購入JVC 的無線Android Auto&Carplay車機。



飾板拆除與基本接線其實網路上資料很多這邊就不贅述,直接上圖...

基本10Pin+6Pin 與天線啟動電源接線

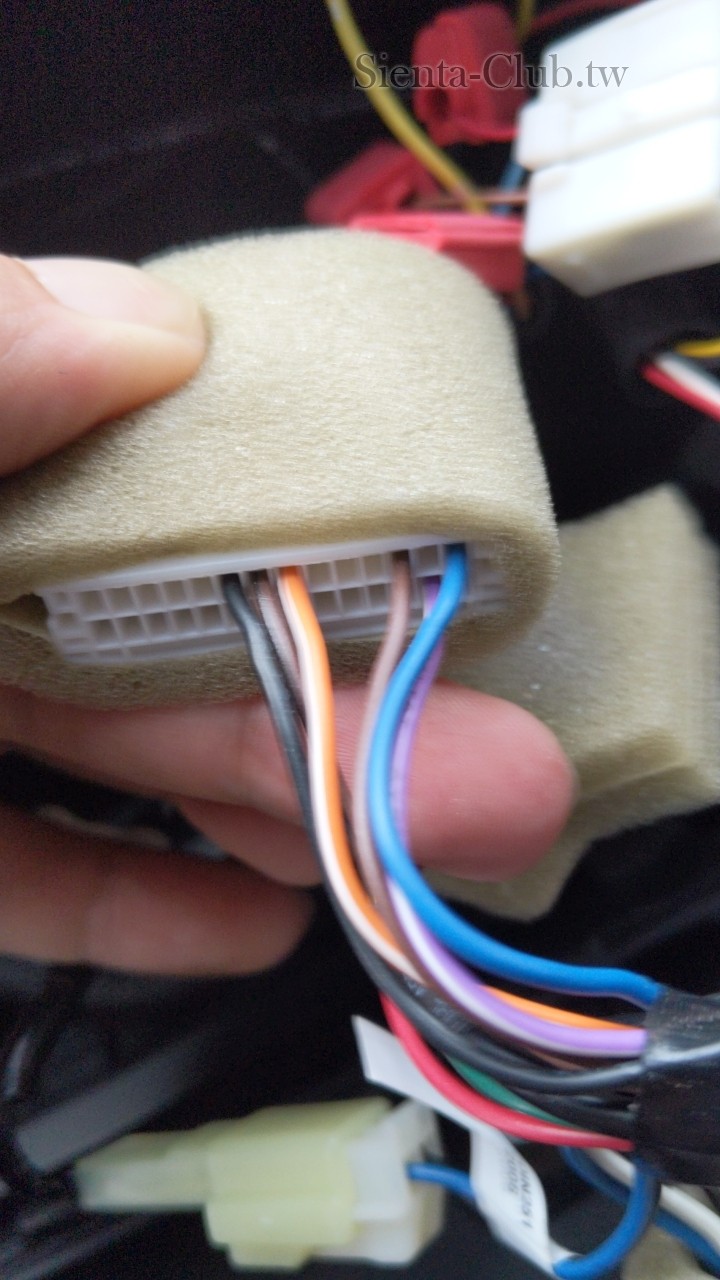

28Pin訊號線定義確認

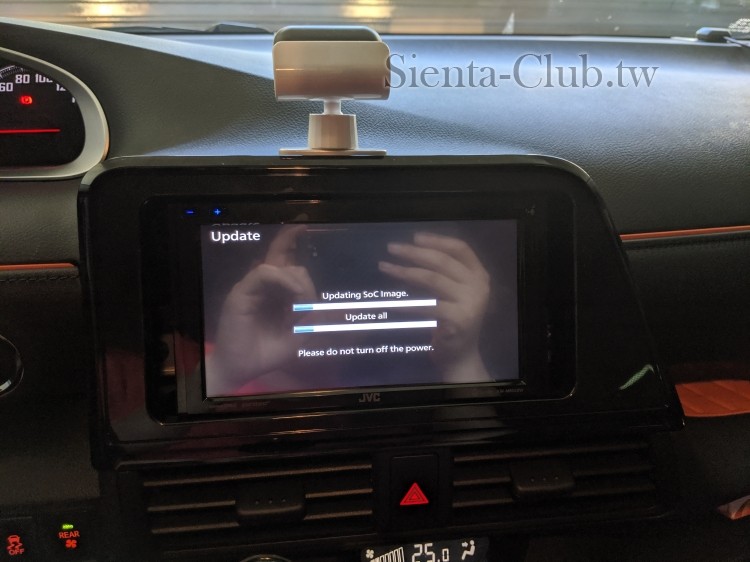

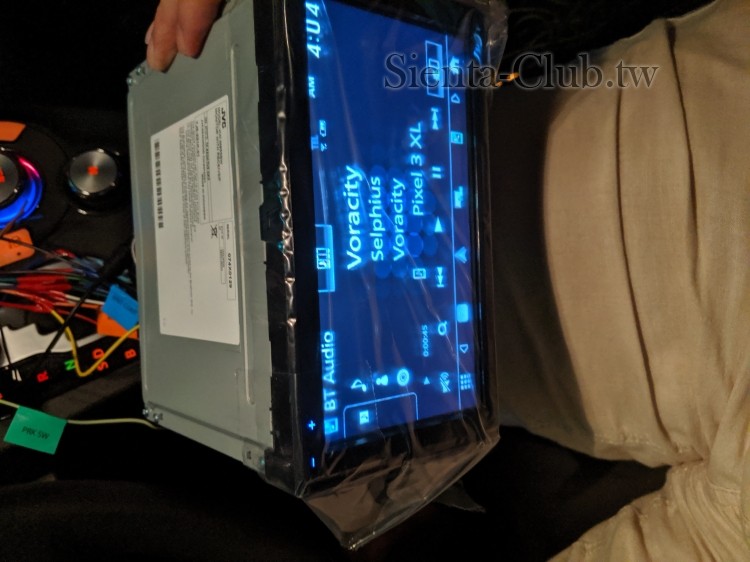

通電測試
音響測試
手剎車、倒車、車速脈衝訊號功能檢查

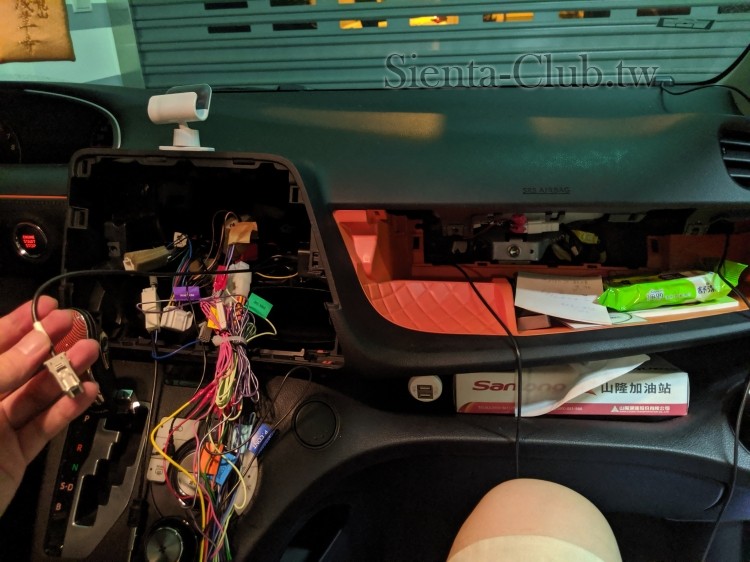

檢查完後將主機拔除開始做其他配線的走線:

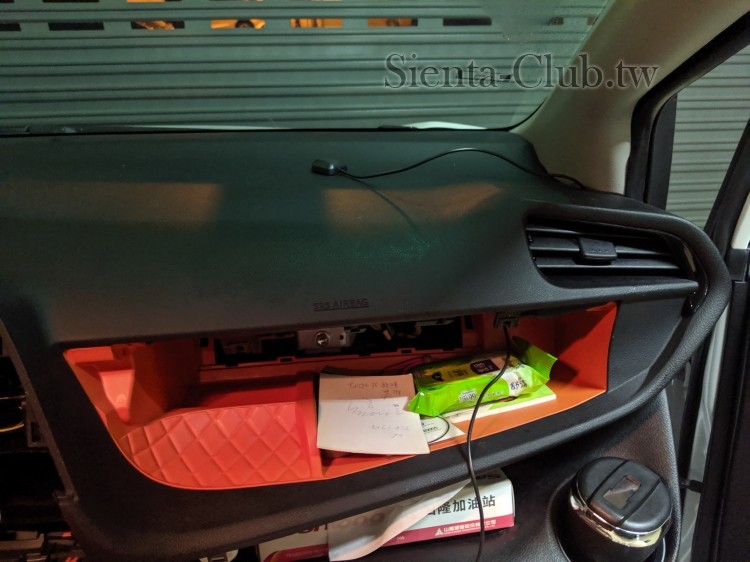

GPS天線走線,A柱拆裝部份可以參考Apple大的教學,上手套箱的部分有兩個螺絲要先拆除,下搬至卡榫脫離後往身後抽出,動作一定要輕,卡榫因成幾乎90度布置,施力不當會斷裂。
這邊提供日版拆除影片參考:
https://www.youtube.com/watch?v=GGizNoIuZS8

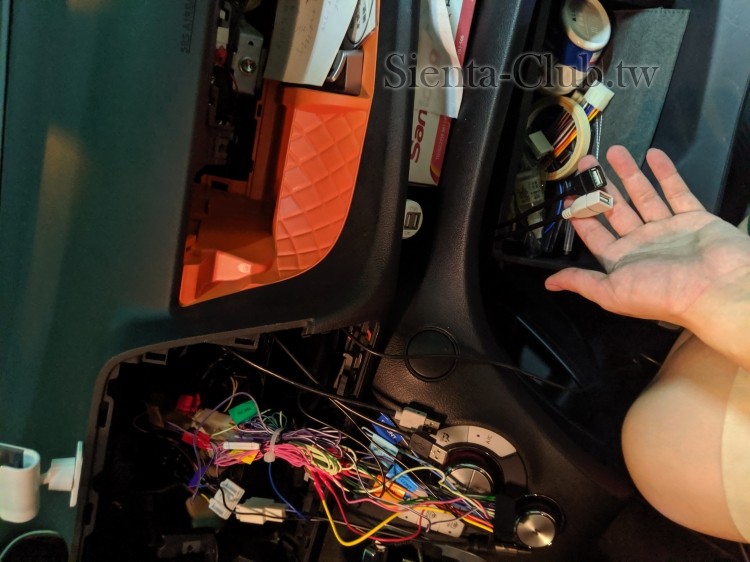

USB延伸線放置在下手套箱

免持麥克風的走線是走駕駛座,需打開方向盤下方飾板(引擎蓋開啟鍵旁一顆螺絲需先移除,後面還有個按鈕,線也要拔掉)
一樣的原則,動作要輕...
這個地方我忘記拍照了,抱歉。

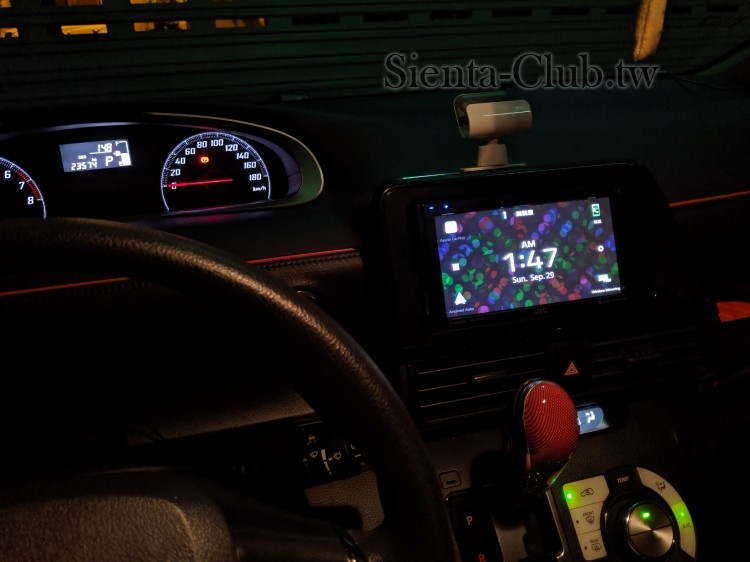

線路整理完後插頭插一插,飾板裝回去後的完成照。

以上,就算完成... 是很想這麼說啦,但以硬體部分是沒錯。
無線Android Auto 具Google的說法"目前"只開放給北美地區使用。
不過對我來說,除了GPS鎖區以外(要用導航功能用騙的沒意義),基本上應該都是有辦法處理才是。

首先先分享一下此次無線Android Auto需要的配置:
1.手機需要Android P以上的作業系統 (不限Google pixel 與Nexus 資料來源如下網址)
https://www.xda-developers.com/wireless-android-auto-any-android-phone/
2.Google Play 服務最好使用到最新BETA版(可以參加Google 測試人員計畫取得)
3.解鎖Android Auto開發人員選項並設定

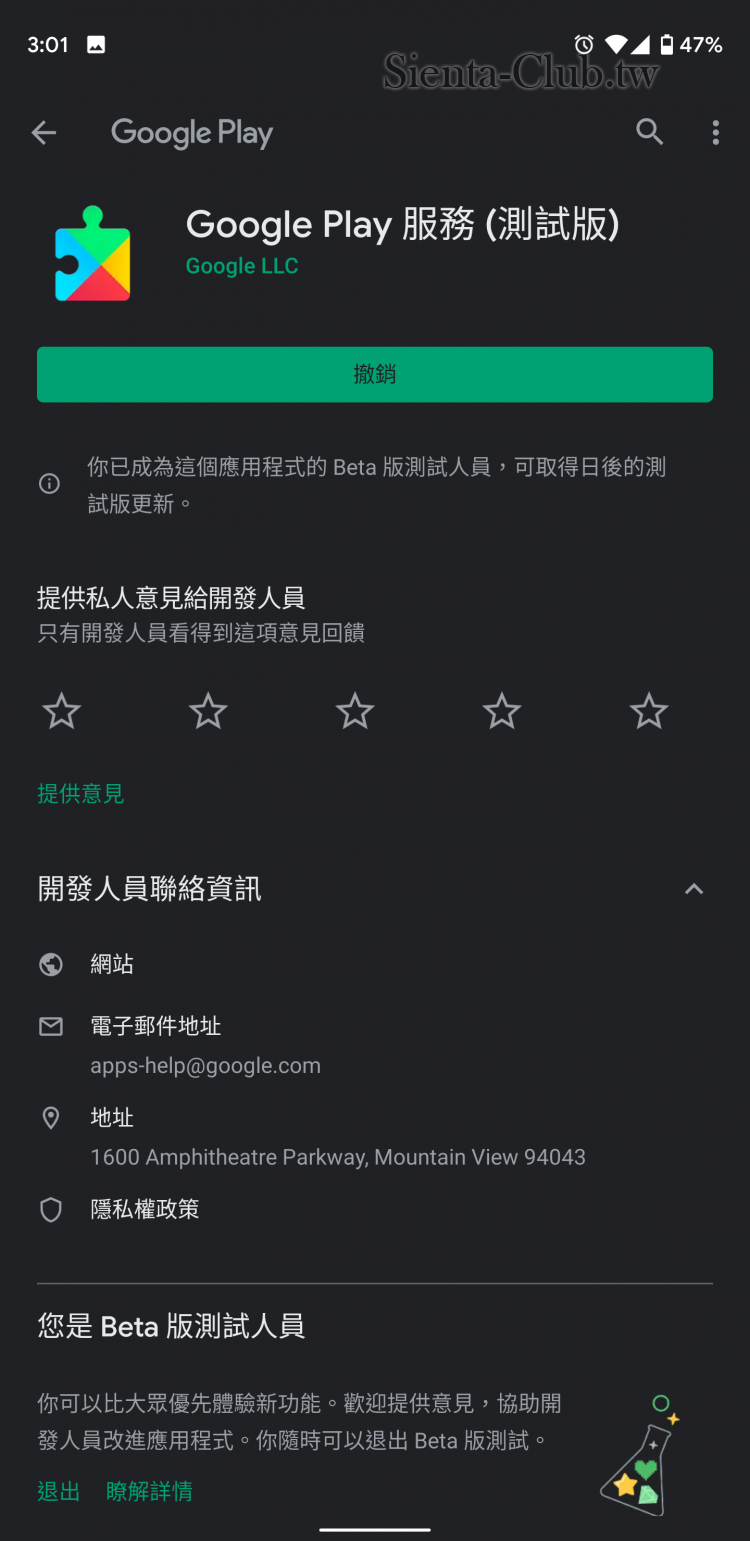

首先是Google play 服務BETA版,測試人員計畫網址如下)

https://play.google.com/apps/testing/com.google.android.gms

接下來是解鎖Android Auto開發人員選項還有設定

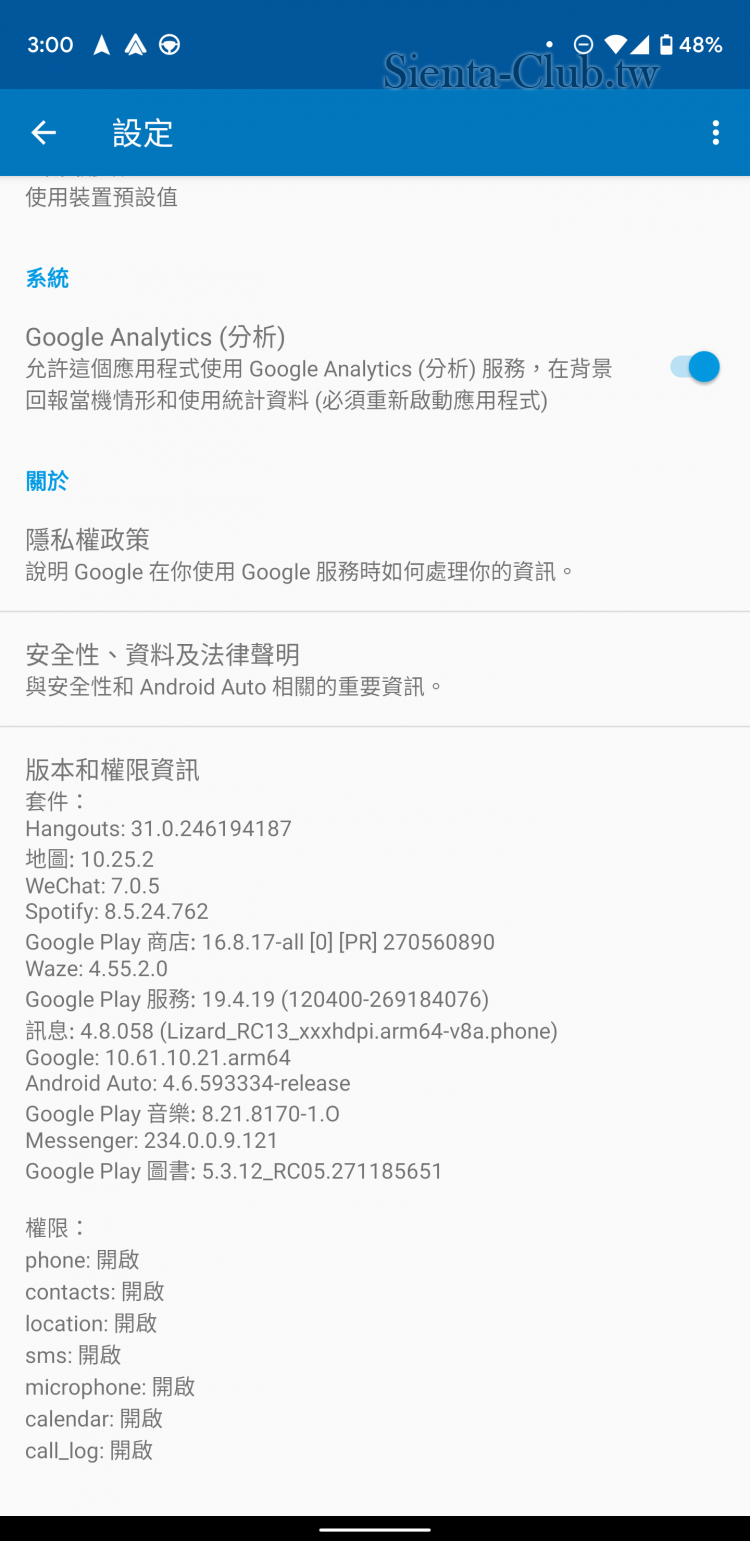

首先先打開Android Auto 的設定,並滑到最底下,連續點選版本資訊至開啟開發人員選項解鎖

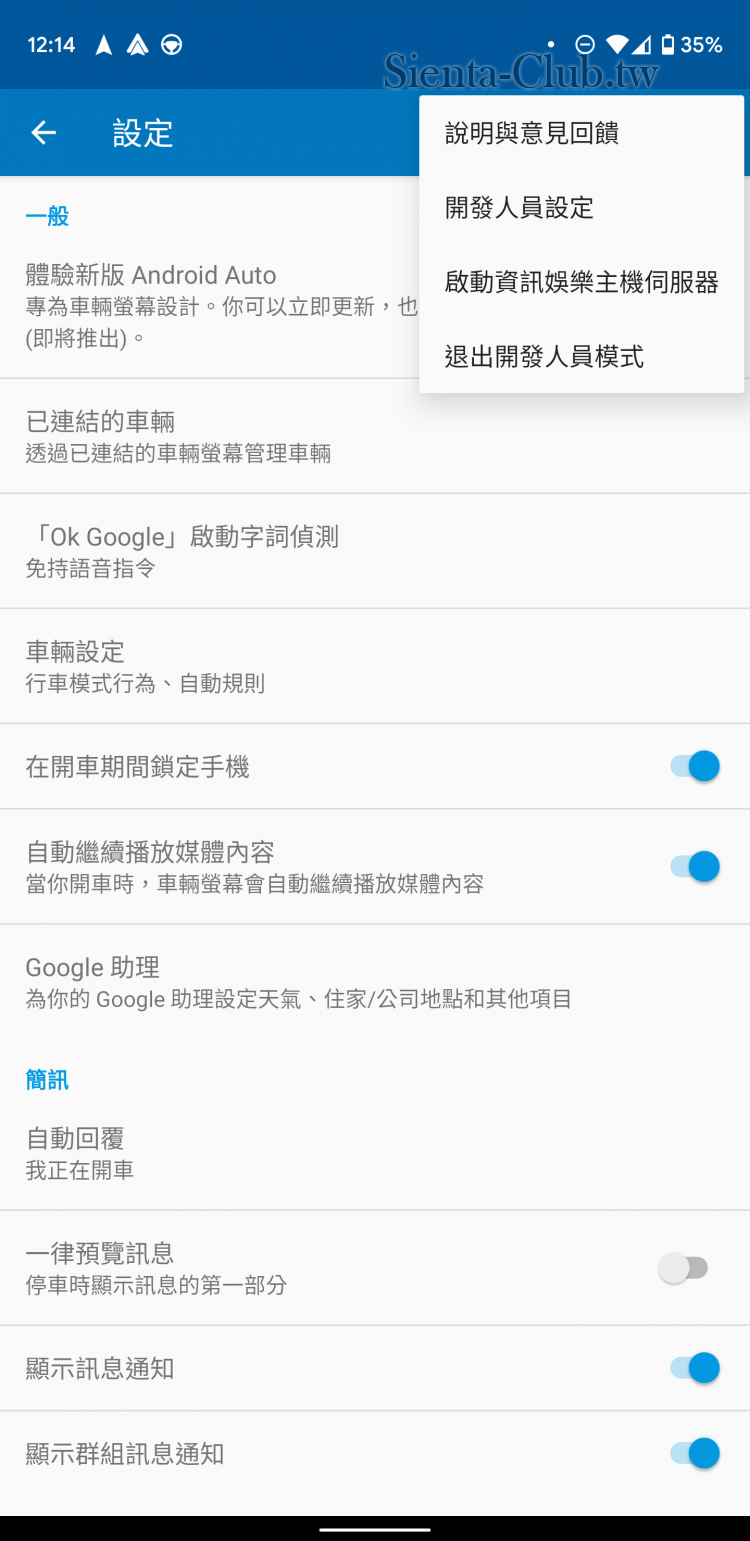

點右上角的三個小白點,按開發人員設定

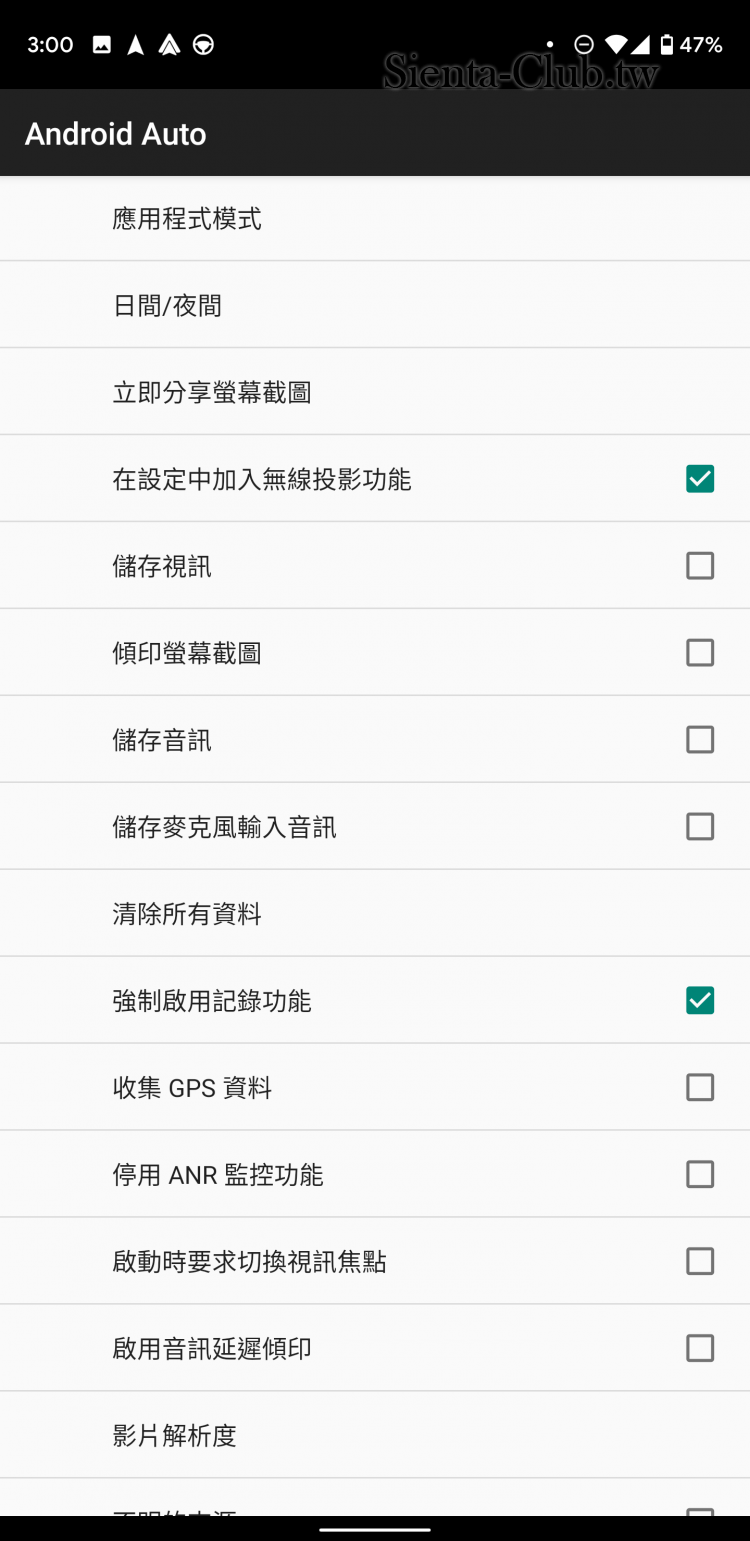

開啟"在設定中加入無線投影功能"
設定完後"重開機一次"

設定的部分就結束了。
接下來Follow Google給的連接方式跟車機的提示就可以無線連接囉
https://support.google.com/androidauto/answer/6348029?hl=zh-Hant






本帖子中包含更多資源

您需要 登錄 才可以下載或查看,沒有帳號?立即註冊

x
回復

使用道具 舉報

0

主題

1

帖子

88

積分

註冊會員

Rank: 2

積分
88
 樓主| 發表於 2020-2-19 01:23 | 顯示全部樓層
這邊先回覆heres大的問題:
流暢度的部分,個人覺得還不錯,這台比較讓人擔心的部分是,它是採用電阻式觸控螢幕,
所以能讓它活多久取決於平常操作時的按壓力道,畢竟這台也才1萬多塊,要求配備到電容式也是不太可能的事

白天照片的部分:

看到機器兩側會露出安裝架,不過可以購入額外側邊飾板來遮,不過小弟很幸運,再請別人裝倒車CCD時,老闆手頭上剛好有,直接免費get
飾板的部分可以參考以下網址裡的照片(不是業配,不一定要買他家的):
https://goods.ruten.com.tw/item/show?30201304357154
接上飾板時,原本側邊的固定螺栓長度會不太夠固定安裝架,需要更換成較長的,但也要注意不要選太長的,輕則飾板鎖不緊,
嚴重一點鎖太深會破壞到車機內部結構或電路板,還請注意。


另外今天有人私訊詢問我車速脈衝線的位置線色跟2020款的車機問題...老實說已經幾個月前的事了,沒有特別去記線材的顏色位置。

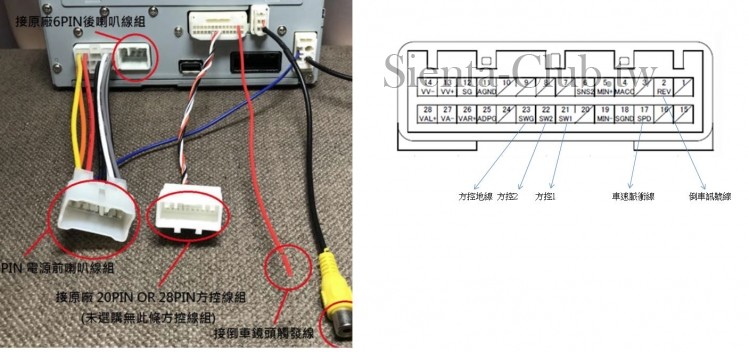

如果TOYOTA I/O定義沒什麼變化的話,即使是2020款高機率也可以依循下面附圖去看(方向要注意不然整個就接錯了),
28pin插頭裡有倒車、車速、手煞車跟方控,其中手煞車的部分印象中在15號位置,但其實直接拉去接地,
小弟的車機還是能正常使用...所以沒什麼差

如果對上面I/O圖還是有疑慮的車友,建議可以去買一支直流驗電筆去分辨線路功能,檢測方法如下:
*檢測前將驗電筆的後方出線,接至車殼或GND線,再將筆尖接至想測試的線路上
手煞車 : 拉起時燈會亮起,放下時熄滅
車速脈衝(強烈建議要由副駕執行檢測,以免產生自己與他人生命與財產危險) : 車輛有移動時,燈會隨著車速快慢改變閃爍頻率,要另外確認不是手抖接觸不良造成閃爍
倒車 : 打R擋時亮起,其餘則滅

以上資訊希望有幫到想要DIY的車友~

本帖子中包含更多資源

您需要 登錄 才可以下載或查看,沒有帳號?立即註冊

x
回復 支持 1 反對 0

使用道具 舉報

167

主題

2396

帖子

9387

積分

論壇元老

Rank: 8Rank: 8

積分
9387
發表於 2019-10-2 10:37 | 顯示全部樓層
蠻厲害的分享文喔
回復 支持 反對

使用道具 舉報

0

主題

5

帖子

71

積分

註冊會員

Rank: 2

積分
71
發表於 2019-11-4 11:56 | 顯示全部樓層
不知道流暢度如何?
完工照不知道有沒有白天清晰版的?

只能說棒了!!!
回復 支持 反對
